Su misura

La prima e più importante caratteristica tecnica di BellaVista System è che si tratta di un prodotto realizzato su misura. Ogni paravento e vetrina verranno prodotti con precisione al millimetro. Non abbiamo moduli di larghezze o altezze fisse da combinare, ascolteremo le Vostre esigenze e realizzeremo il prodotto a Voi più adatto.

Misure dei profili

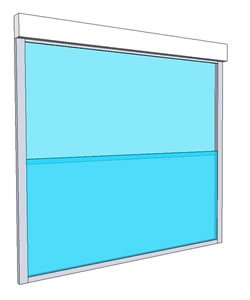

BellaVista Plus: versione TOP-DOWN

• Ambito di utilizzo: Grandi paravento o vetrina per vendita diretta all'esterno (ad esempio per gelaterie, piadinerie, focaccerie fronte strada)
• Misure massime: L 3000 x H 3000.

Soluzioni realizzabili:

• Un vetro fisso inferiore + un vetro mobile
• Un vetro fisso inferiore + un vetro mobile + un vetro fisso superiore
• Un vetro fisso inferiore + due vetri mobili
• Un vetro fisso inferiore + due vetri mobili + un vetro fisso superiore

BellaVista Plus: versione BOTTOM-UP

• Ambito di utilizzo: Passavivande o vetrina per vendita diretta all'esterno ( ad esempio per gelaterie, piadinerie, panetterie fronte strada). Solitamente in appoggio su muretti, banconi o parti fisse inferiori.
• Misure massime: L 3000 x H 3000.
• Sottolineamo l'assenza di un profilo inferiore.
• A vetro alzato sono presenti dei perni di sicurezza manuali che impediscono la caduta del vetro.

Soluzioni realizzabili:

• Vetro mobile inferiore + vetro fisso superiore
• Un vetro fisso inferiore + un vetro mobile + un vetro fisso superiore
• Due vetri mobili + vetro fisso superiore
• Un vetro fisso inferiore + due vetri mobili + un vetro fisso superiore

BellaVista Plus: Varianti

• Sopraluce fisso: soluzione utile per vetrine con altezza superiore a 2500 mm. L'utilizzo del sopraluce fisso permette di mantenere l'inizio della quota apribile nell'interno dei 1100 mm, quindi ottimale per il contatto con i clienti.
• Parte inferiore fissa: utile quando l'installazione avviene a ridosso di un bancone per la vendita.
• Traverso in alluminio: dando robustezza permette di utilizzare vetri di spessore e quindi di peso inferiori.
• Soluzioni miste: è possibile unire le variati sopra descritte creando la vetrina ad hoc.
• Le parti fisse possono essere realizzate anche con pannelli ciechi.

BellaVista Plus: Sezioni verticali ed orizzontali

L'ingombro del cassonetto superiore può essere interno o esterno. La finitura del cassonetto può essere uguale o differente rispetto a quella dei profili. Nelle immagini sono rappresentati gli schemi con la sporgenza del cassonetto interno. Tutte le misure sono in mm.

BOTTOM-UP (Passavivande) 2 vetri di cui 1 mobile	TOP-DOWN (Vetrina) 2 vetri di cui 1 mobile	TOP-DOWN e BOTTOM UP 3 vetri di cui 1 mobile
A: il vetro inferiore sale. Il vetro mobile può misurare fino alla metà della luce apribile. Non vi è profilo inferiore. Il vetro avrà una guarnizione di appoggio.	B: il vetro superiore scende Il vetro mobile può misurare fino alla metà della luce apribile.	C: il vetro centrale può salire o scendere. La misura del vetro mobile (X)è decisa in funzione della misura degli altri vetri (K): X può essere grande come K nel caso del vetro che sale.
Ove necessario è possibile inserire profili orizzontali (ad esempio in presenza di banconi di vendita) o rendere cieche la parti fisse.
Sezioni Orizzontali: il cassonetto di soli 135 mm sporge verso l'interno in modo da facilitare l'eventuale manutenzione.
A: L'ingombro laterale dei profili è di soli 60 mm.	B:L'ingombro è di 90 mm.	C: tre vetri in soli 90 mm.
BellaVista Plus: Sezioni (modelli a due vetri mobili)
D: BOTTOM-UP Passavivande	E1: TOP-DOWN (Vetrina) - Versione senza profilo di rinforzo E2: TOP-DOWN (Vetrina) - Versione con profilo orizzontale da 30 mm di rinforzo
Sezione Verticale
D: Due vetri salgono. La luce apribile può essere 2/3 dello spazio disponibile Y. Inferiormente alla lastra più bassa è presente un profilo orizzontale di rinforzo (30 mm) In questo modello il cassonetto è di 165 mm anzichè 135 mm.	E: Due vetri scendono. La luce apribile può essere 2/3 dello spazio disponibile Y. Disponibili due versioni: con (E2) o senza (E1) profilo orizzontale di rinforzo tra il 2 e il 3 vetro. Il profilo di rinforzo riduce la flessione del vetro.
Sezioni Orizzontali:
D: due vetri mobili in 90 mm. Cassonetto da 165mm	E1/E2: due vetri mobili in 120 mm. Il cassonetto superiore è da 135 mm

Altre importanti caratteristiche (per tutti i modelli):

• Movimentazione Elettrica a uomo presente a 220V, dotato di telecomando (o pulsante a muro).
• Possibilità di fermo in ogni posizione.
• Movimentazione programmabile a pannello singolo o a gruppi.
• Possibilità di accostare tra loro più moduli.
• In caso di paravento / vetrine adiacenti, il collegamento elettrico di più moduli può essere realizzato attraverso un unico cavo passante (i moduli sono predisposti per nascondere i collegamenti elettrici.).
• Le parti fisse possono essere realizzate con pannelli ciechi, con vetro acidato o laccato.
• Le finiture sono personalizzabili: il cassonetto superiore può avere anche finitura diversa rispetto al resto.
• L'installazione avviene attraverso fissaggio solo laterale ad una struttura esistente. Non vi è quindi necessità di fissaggi superiori e nessun peso viene fatto gravare su travi superiori o solette.
• Perni di sicurezza manuali per le versioni con il vetro che sale (serramento a ghigliottina)

In caso di pioggia...

BellaVista System ha progettato i paravento per permettere di dare la massima protezione contro gli agenti atmosferici.

La posizione dei vetri e le guarnizioni trasparenti (in rosso nel disegno) sono studiate in modo da ridurre al minimo spifferi ed infiltrazioni.

La sovrapposizione esterna del vetro mobile (blu scuro) rispetto a quello fisso (azzurro), fa in modo che l'acqua (grosse frecce) battendo contro il vetro esterno defluisca verso il basso. Le guarnizioni trasparenti aiutano a raggiungere l'obiettivo.

Misure massime

L'altezza e la larghezza sono progettabili su misura. In tabella sono riportate le misure massime.

mm	L max	H max	H max parte fissa / apribile	Note
BellaVista PLUS Vetrina, Paravento (TOP/DOWN)	3000	3000	1135	lo spessore del vetro fisso inferiore può arrivare a 24 mm: questo poichè deve resistere all'appoggio di una persona. Non è comunque utilizzabile come parapetto.
BellVista PLUS Passavivande (BOTTOM UP)	3000	3000	1172	di solito in appoggio su strutture
Per altezze superiori è necessario ricorrere a sopraluci o sottoluci fissi come mostrato nel predenente paragrafo varianti

Altre Caratteristiche:

Materiali, motori e componenti

L'anta mobile è in cristallo temprato (opzionalmente temprato e stratificato) fino 10 mm molato a filo lucido.

La parti fisse sono realizzate in vetro accoppiato fino a 24 mm di spessore, oppure con pannelli ciechi.

Il tutto garantisce ottima qualità ed assenza di manutenzione. I motori e tutte le parti che compongono i prodotti BellaVista sono di origine italiana.

I motori sono correttamente dimensionati a seconda delle misure. Si tratta di motori a 220V con controllo elettronico integrato e regolazioni dei finecorsa elettronici oppure, ove richiesto, motori con regolazioni meccaniche. Il collegamento elettrico di più moduli può essere realizzato attraverso un unico cavo passante.

Non sono presenti parti che necessitano di lubrificazione o di interventi programmati di manutenzione.

Installazione: fissaggio solo laterale

Gm Morando pone particolare attenzione alle fasi del montaggio. Questo si traduce in dettagli costruttivi volti a semplificare la posa in opera e quindi a velocizzare l'installazione.

Allo stesso modo è presente un alloggiamento inferiore in cui è possibile nascondere i collegamenti elettrici (ove presenti).

Il fissaggio è necessario soltanto sui montanti laterali. Non sono necessari fissaggi superiori. Nessun peso viene fatto gravare sulle strutture superiori.

Sono possibili attacchi in luce (in verde nella figura) oppure attacchi fuori luce (in arancio), cioè in appoggio esterno/interno ad una struttura esistente. La sporgenza del cassonetto può essere sia sul lato interno che sul lato esterno del serramento.

Sicurezza

Il paravento è stato progettato ponendo particolare attenzione agli aspetti e alle normative inerenti la sicurezza antinfortunistica: ad esempio nelle soluzioni top-down il vetro mobile non arriva mai a toccare il telaio inferiore, si ferma a qualche cm per evitare un eventuale pericolo di schiacciamento.

Ricordiamo tuttavia che questo tipo di prodotti (come ad esempio le tapparelle elettriche) sono manufatti definiti con automatismo di tipo a "uomo presente" e responsabile. Ciò significa che l'operatore che aziona la movimentazione deve essere presente e controllare che non si verificho situazioni di pericolo.

Soluzioni personalizzate
